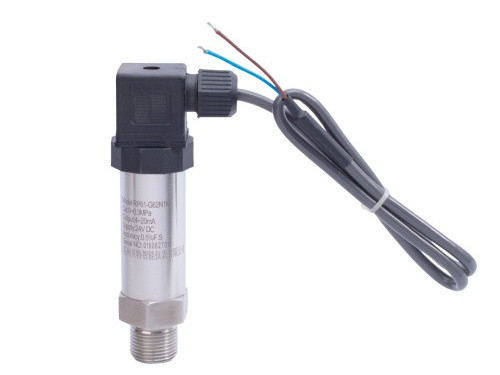

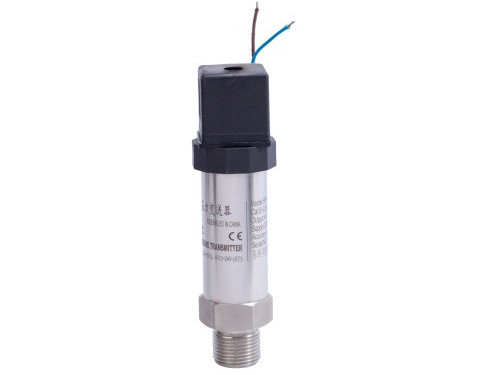

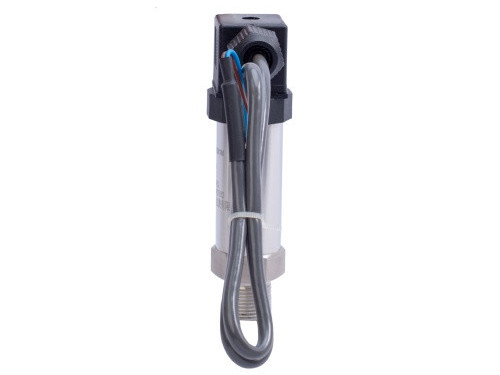

精巧型壓力變送器

精巧型壓力變送器是一種專為工業環境設計的緊湊型壓力測量設備，具有體積小、精度高、穩定性強的特點，適用于氣體、液體等介質的壓力監測，典型應用場景有：

工業領域?：石油化工、空壓機、恒壓供水系統?

特殊介質?：粘稠、結晶或腐蝕性液體（如化工流程）?

醫療/食品?：需符合衛生標準的無菌環境（如316L材質）?

全國熱線

400-839-1983

產品介紹

貝特-智能儀表直供廠家

精巧壓變

變送器流程管道正確位置依賴于被測介質。為了選定合理安裝位置應考慮下面幾點：

1) 腐蝕或過熱的介質不能與變送器直接接觸；

2) 防止渣子在引壓管內部沉積；

3) 盡可能短的使用引壓管；

4) 兩引壓管內的液壓高度應保持平衡；

5) 引壓管應裝在溫度梯度和波動小的地方；

測量氣體壓力時，要求安裝引壓管按垂直向上或垂直向上方向的45°之內連接到流程管道，變送器應裝在側面取壓口上方以便液體排入流程管道。測量液體壓力時，要求安裝引壓管按水平方向或水平方向向下45°之內連接到流程管道，變送器裝在側面取壓口下方，以便氣體排入流程管道

introduction

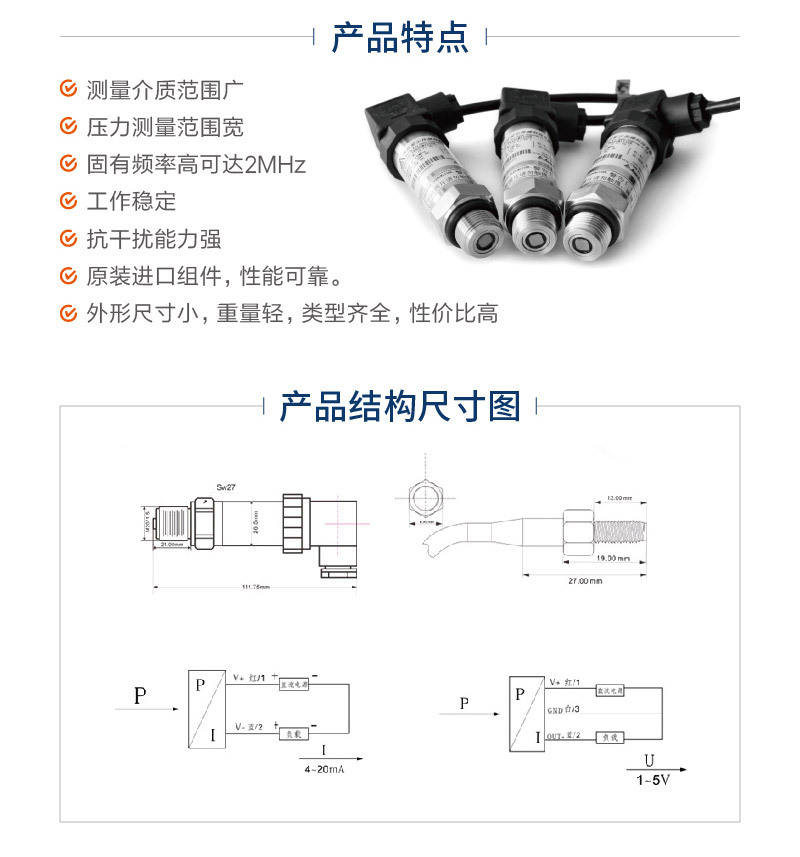

壓力變送器9

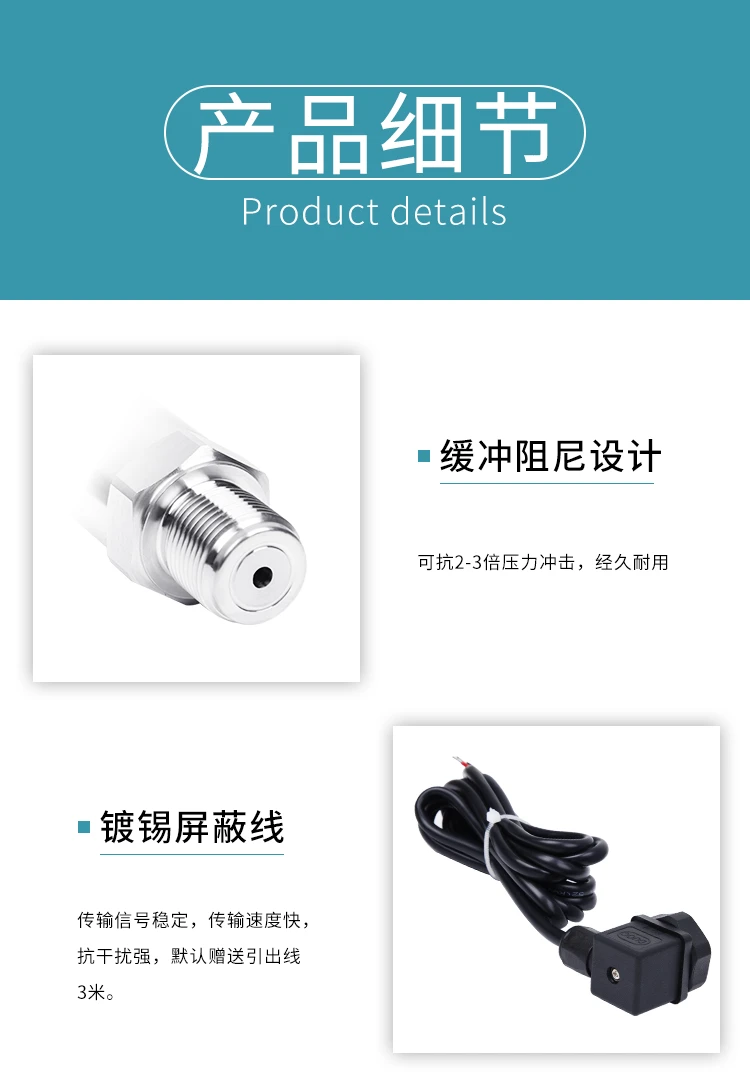

精巧型壓力變送器詳情3

精巧型壓力變送器詳情

技術參數

貝特-智能儀表直供廠家

熱品推薦 / Hot product

: 投入式（靜壓）液位計

該系列智能壓力/液位變送控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和四路開關量。該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力/液位進行現場測量顯示和控制。

: 法蘭連接變送器

對于壓力/差壓變送器，可提供的安裝支架有兩種，安裝方式為典型安裝方式。用所提供的4個螺栓將壓力變送器固定于安裝支架。再通過U型螺栓將管裝支架（B1）和變送器固定于φ50mm左右的水平或垂直管上或用M10螺栓（用戶自備）將盤裝支架（B2）固定于儀表盤上。為了法蘭或過渡接頭方便與引壓管道連接，可轉動變送器的方向。如果轉動后法蘭仍然保持垂直，則不會引起零點的變化。如果法蘭轉為水平位置，那么所產生的零點的變化等于位置變化引起的液位差。此時，需要重新調整變送器零點。
